Inspiration

Vérifier à la main des dizaines de dessins d'atelier contre le plan structural prend des jours.
Chaque erreur de ferraillage coûte cher une fois les barres fabriquées.

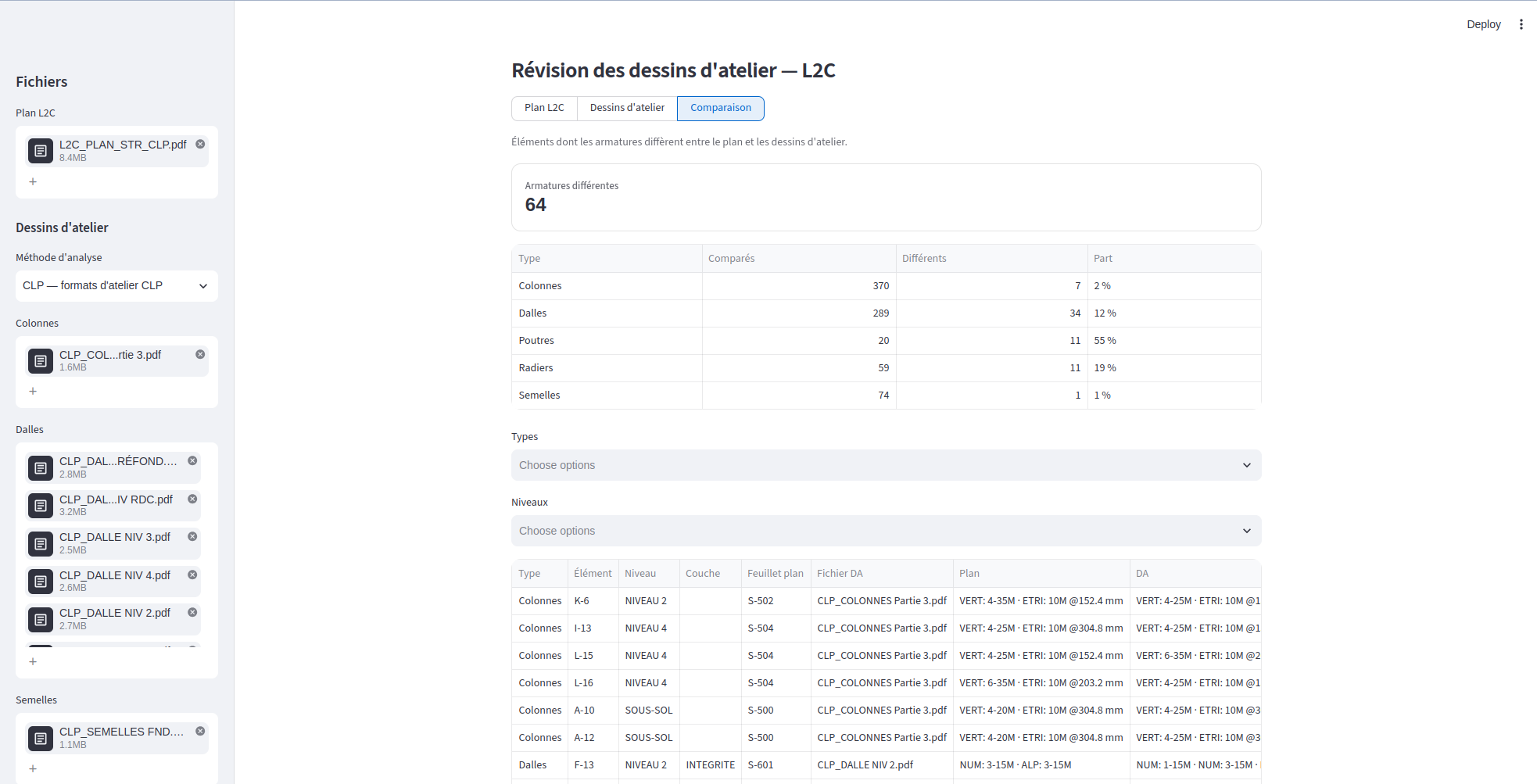

Compare les armatures du plan structural à celles des dessins d'atelier.
Liste chaque élément dont les barres diffèrent.
Indique la feuille du plan et le fichier d'atelier pour vérifier à la source.
Accepte les fichiers par téléversement : plan, puis dessins par catégorie (colonnes, dalles, semelles, poutres, radiers).

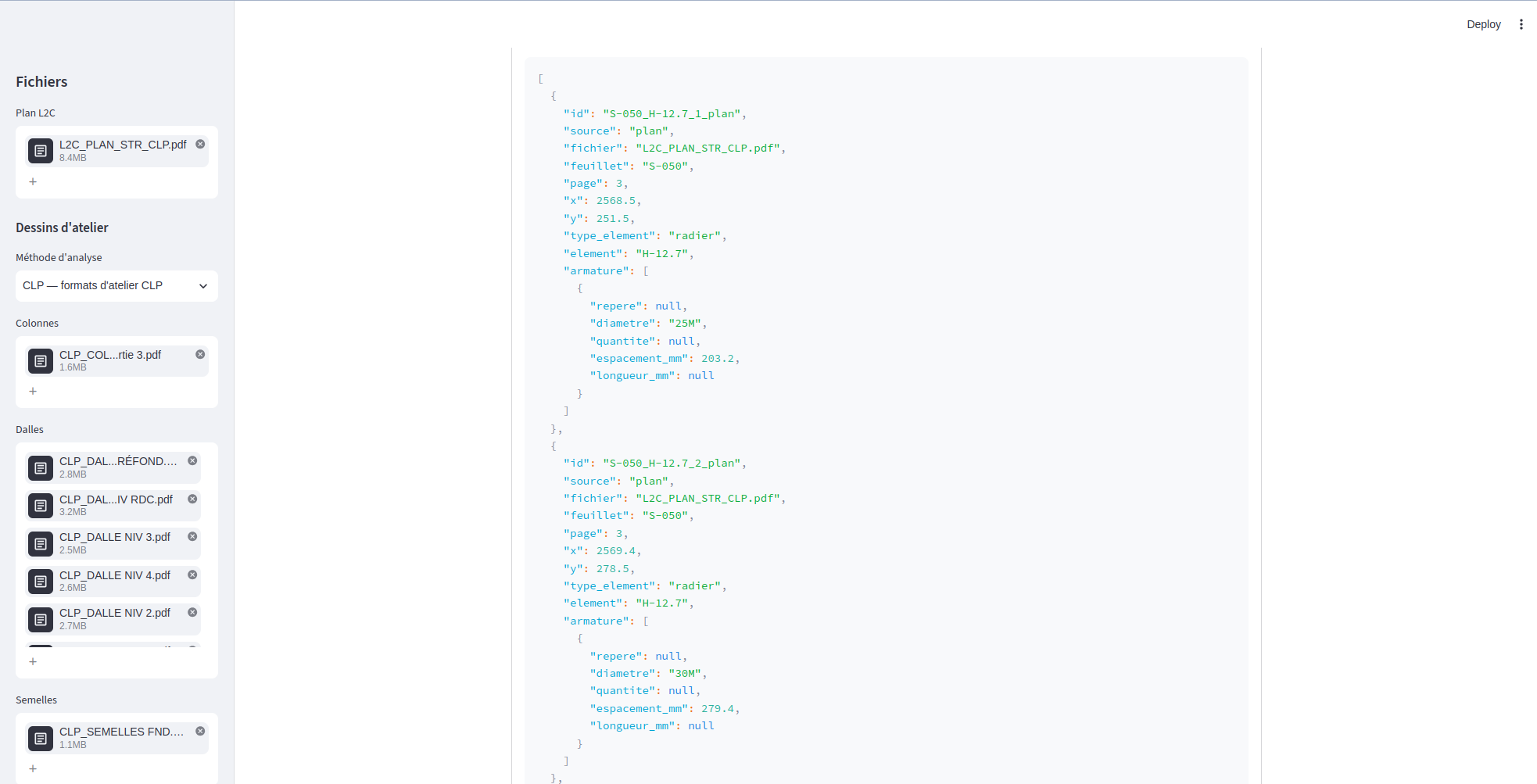

Exporte la comparaison en JSON.

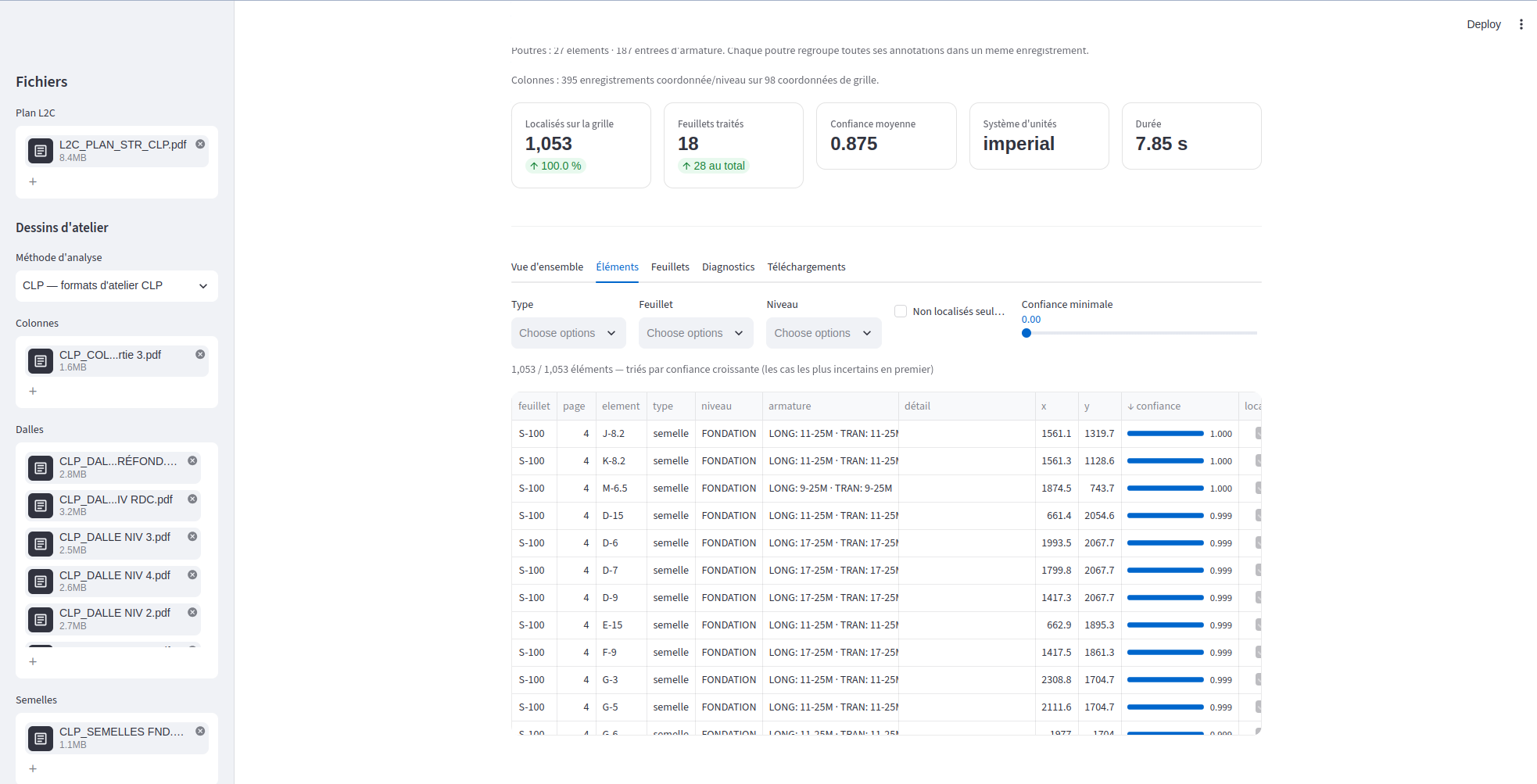

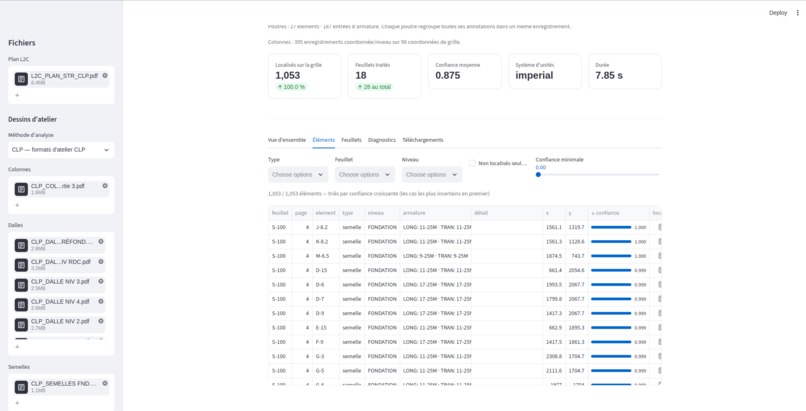

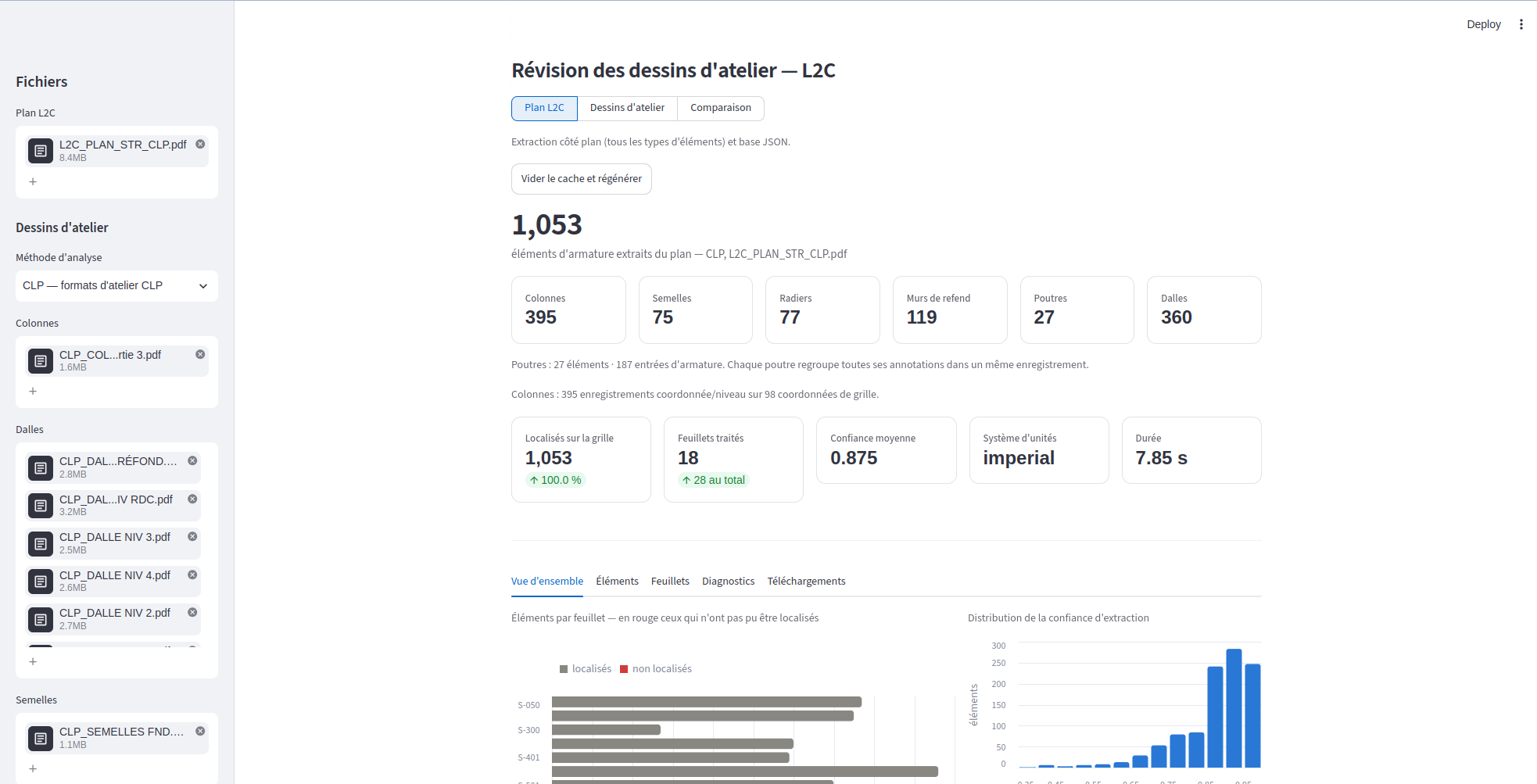

Lecture du plan : repérage des armatures sur la grille des axes, et identification des dalles d'intégrité par leurs repères cerclés.

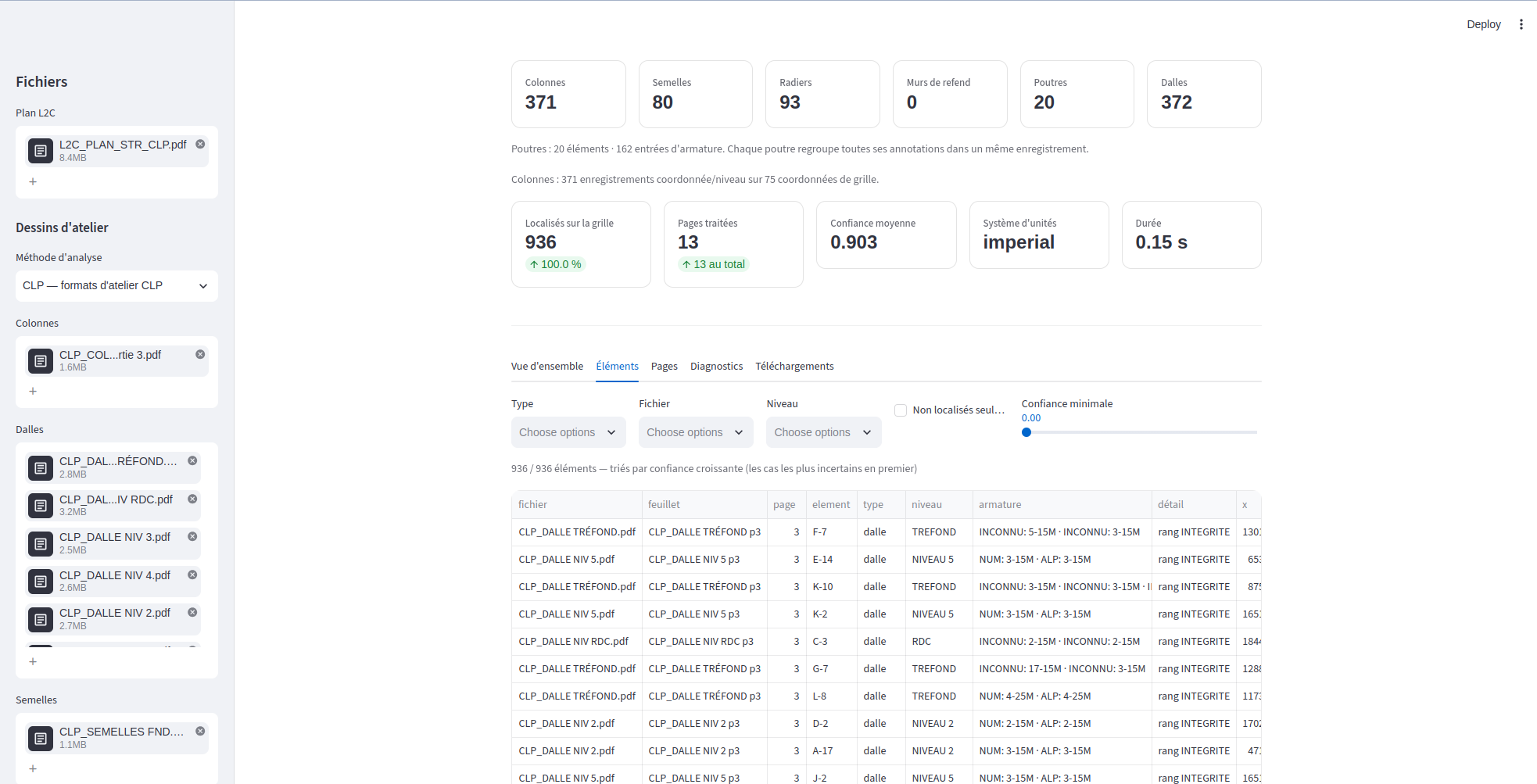

Lecture des dessins d'atelier : rendu des PDF en images puis reconnaissance optique, sans jamais consulter les valeurs du plan.
Un lecteur dédié par catégorie, pour le format CLP.
Comparaison par position sur la grille, avec tolérance pour les repérages décalés.
Interface Streamlit, avec cache par nom et contenu de fichier.

Associer une annotation à son point d'appui quand elle est imprimée loin de son repère.
Faire correspondre des repérages qui diffèrent d'un axe entre plan et atelier.
Garder le cache valide sans refaire des heures de lecture.

Une chaîne complète, du téléversement jusqu'à la liste des différences, avec les sources de chaque côté.
Des analyses réutilisées d'une session à l'autre grâce au cache.
Une structure ouverte à d'autres méthodes d'analyse que le format CLP.

Un outil de vérification doit montrer ses sources, pas seulement ses conclusions.
Le format d'un dessin varie beaucoup d'un projet à l'autre : il faut lire la légende avant de lire les chiffres.
Une tolérance trop large crée de faux appariements ; une tolérance trop étroite en crée de faux écarts.

Lire les dalles au complet, pas seulement la feuille d'intégrité.
Ajouter les autres formats d'atelier via la liste des méthodes.
Remplacer l'appariement par cercles et lettres de type par une lecture directe des légendes.

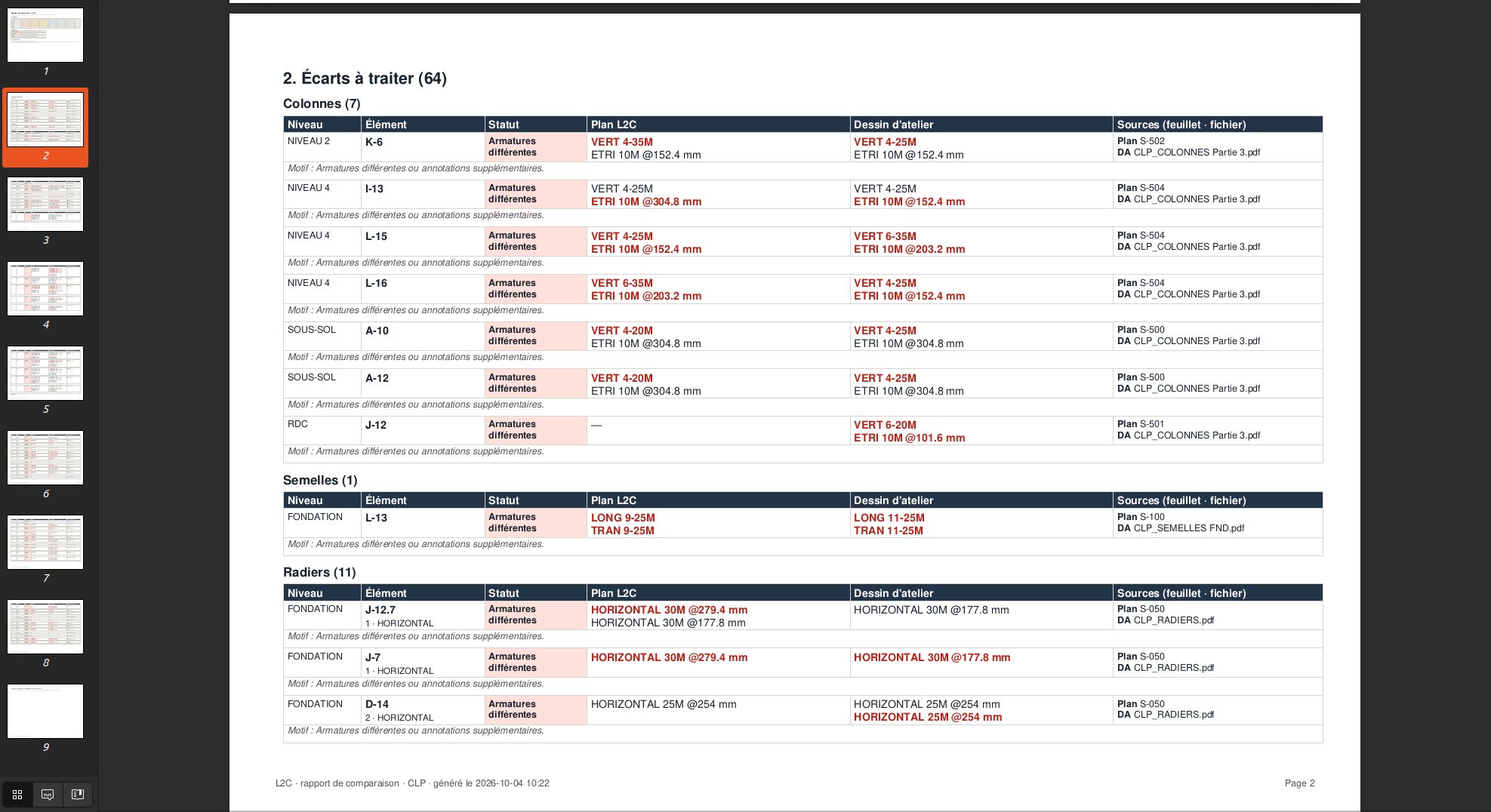

Produire un rapport de vérification exportable en PDF.
