print my breath – 3D-Printed Ventilator w/ accessible Parts

•

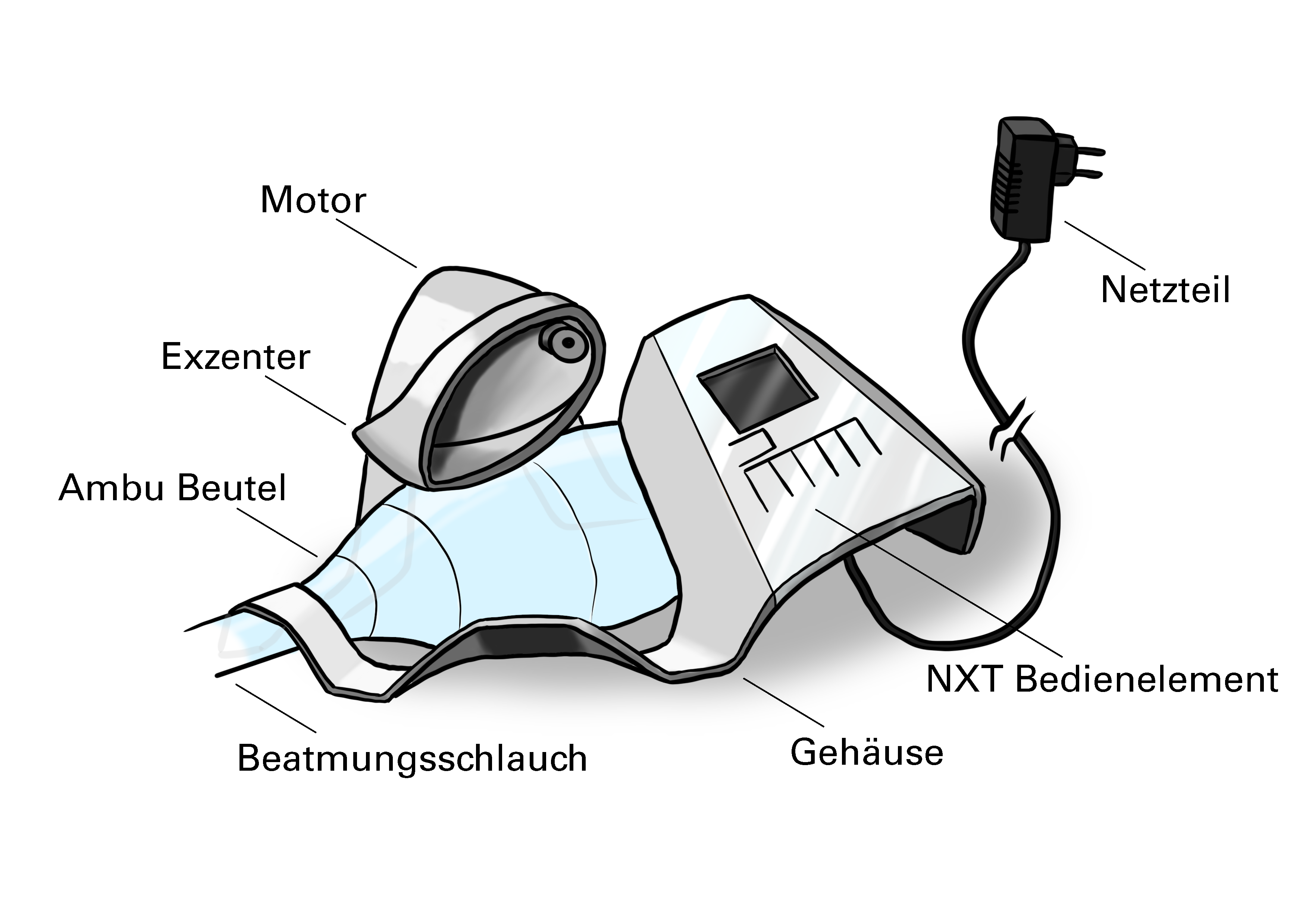

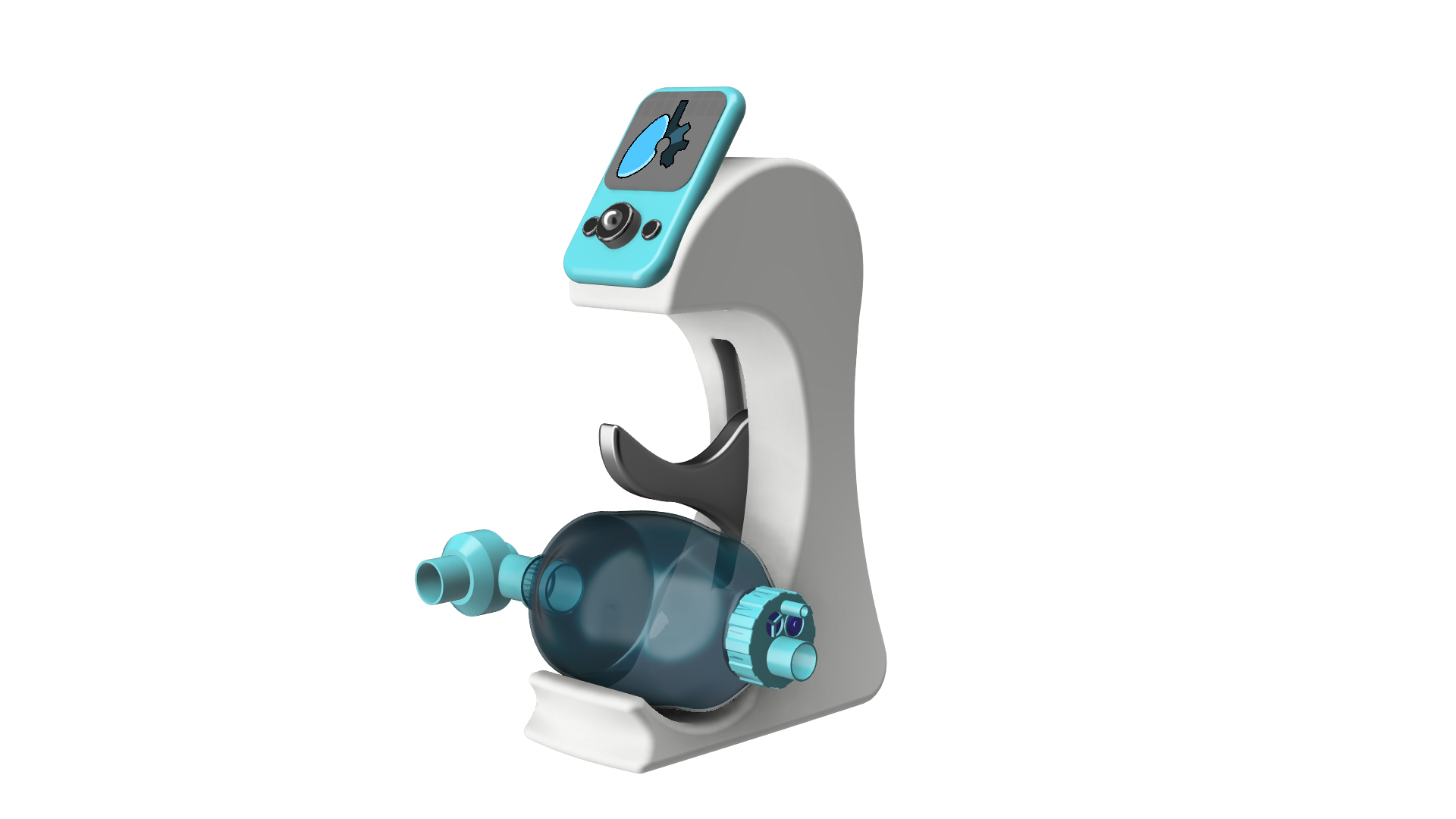

  So könnte das Gerät aussehen

•

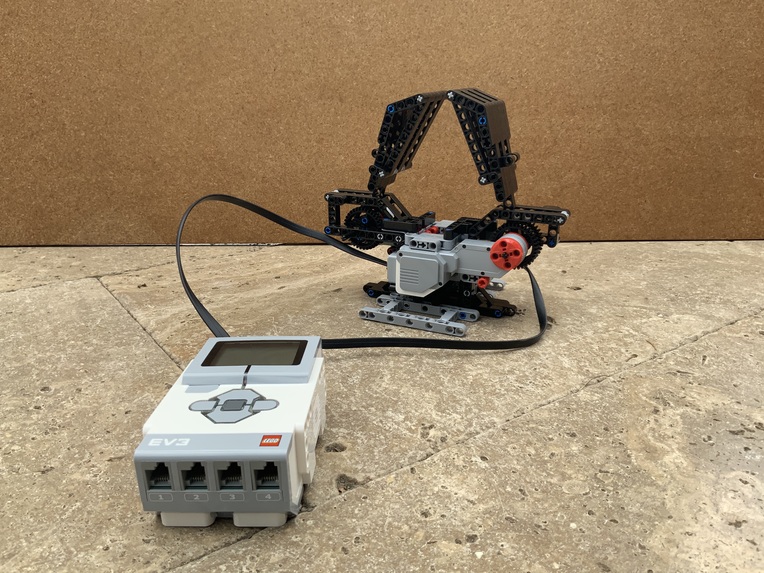

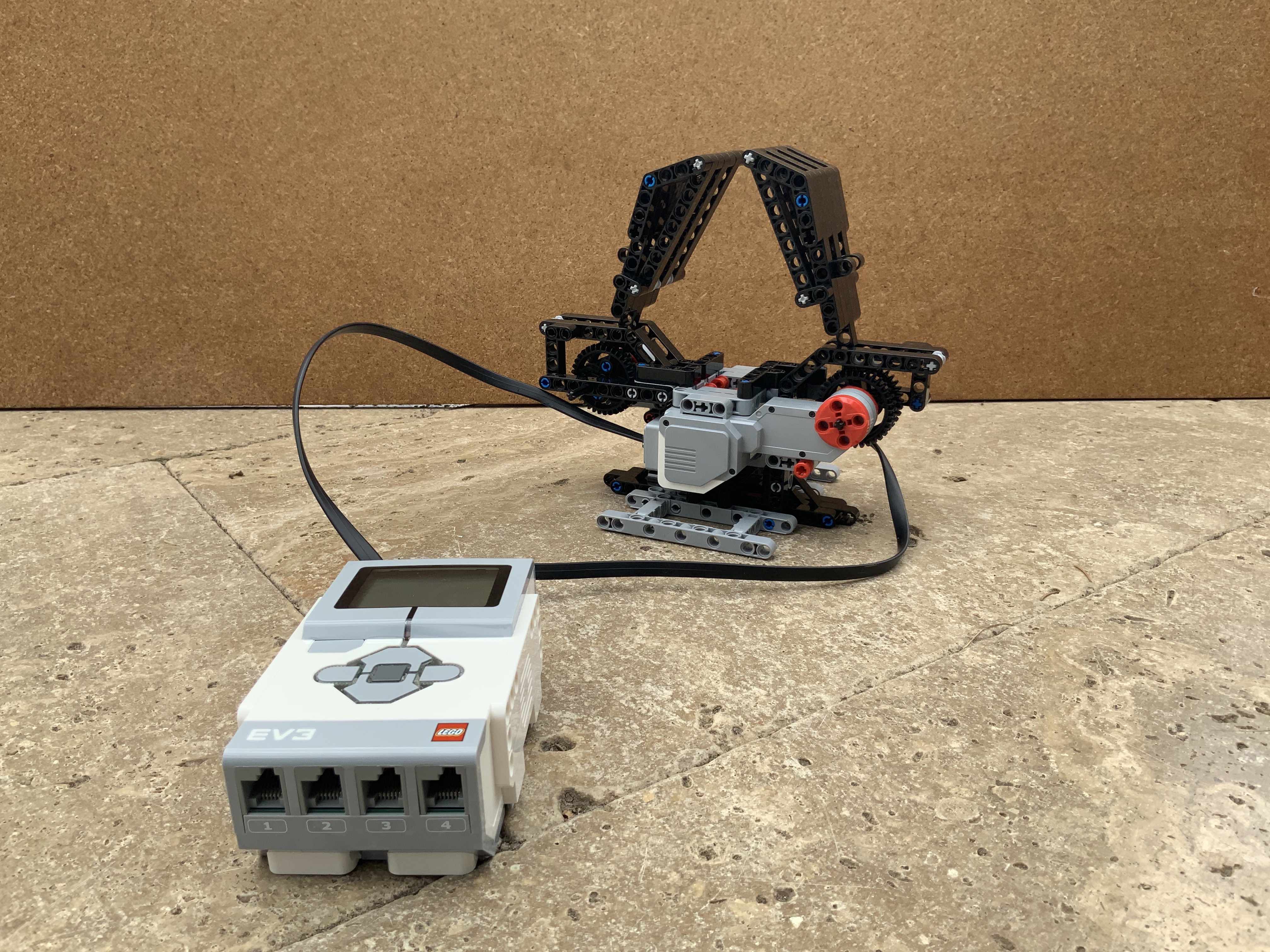

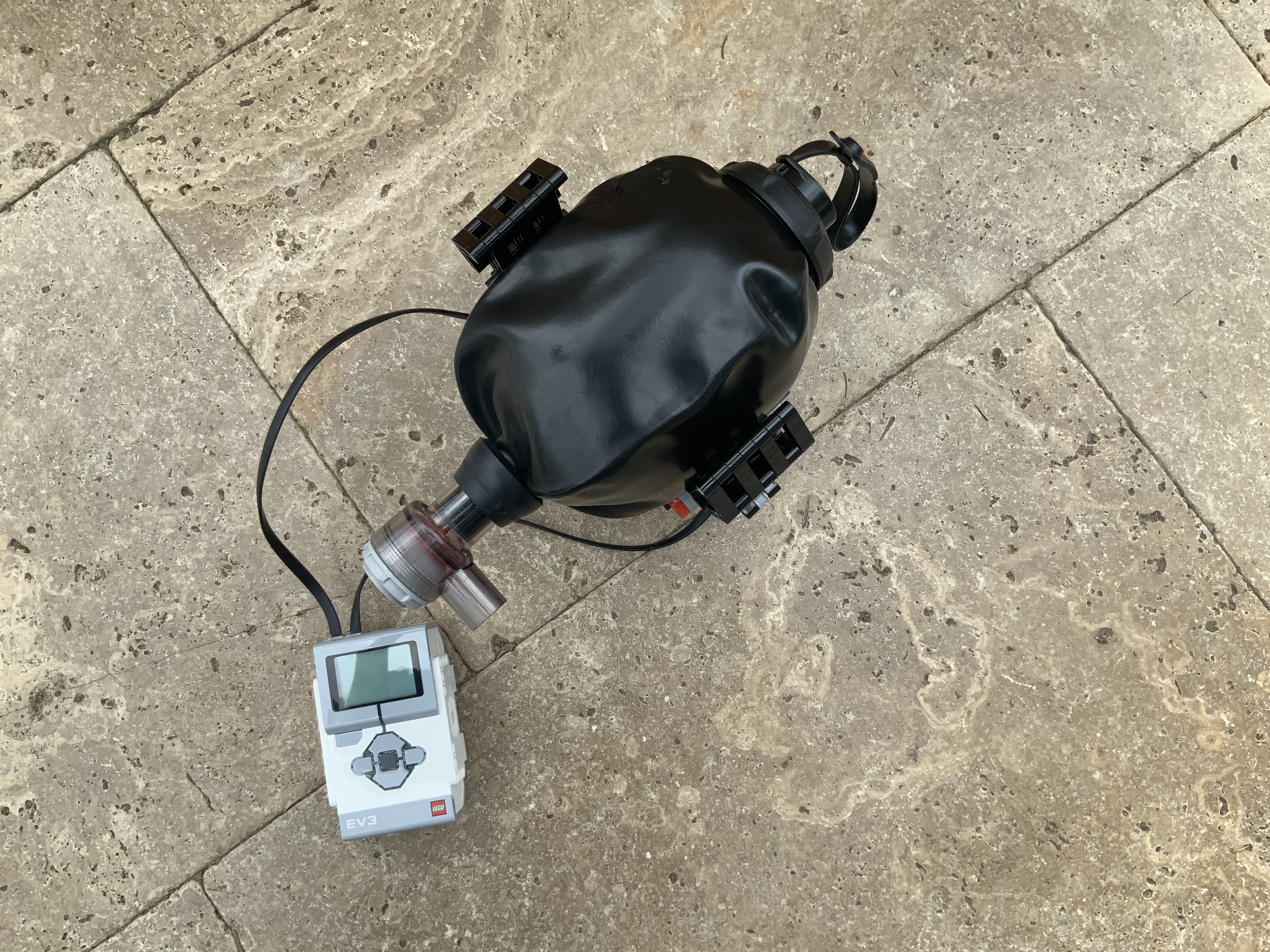

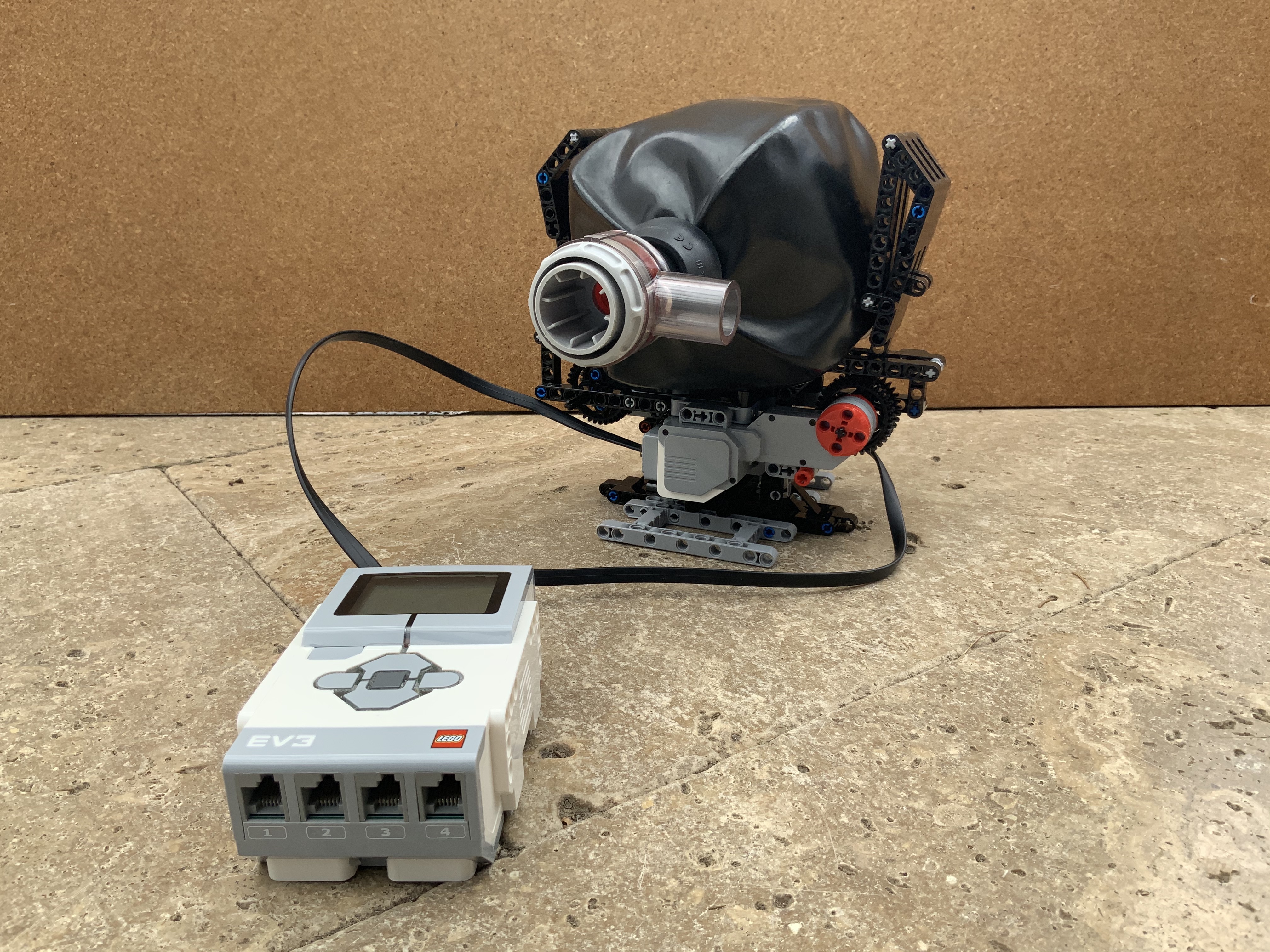

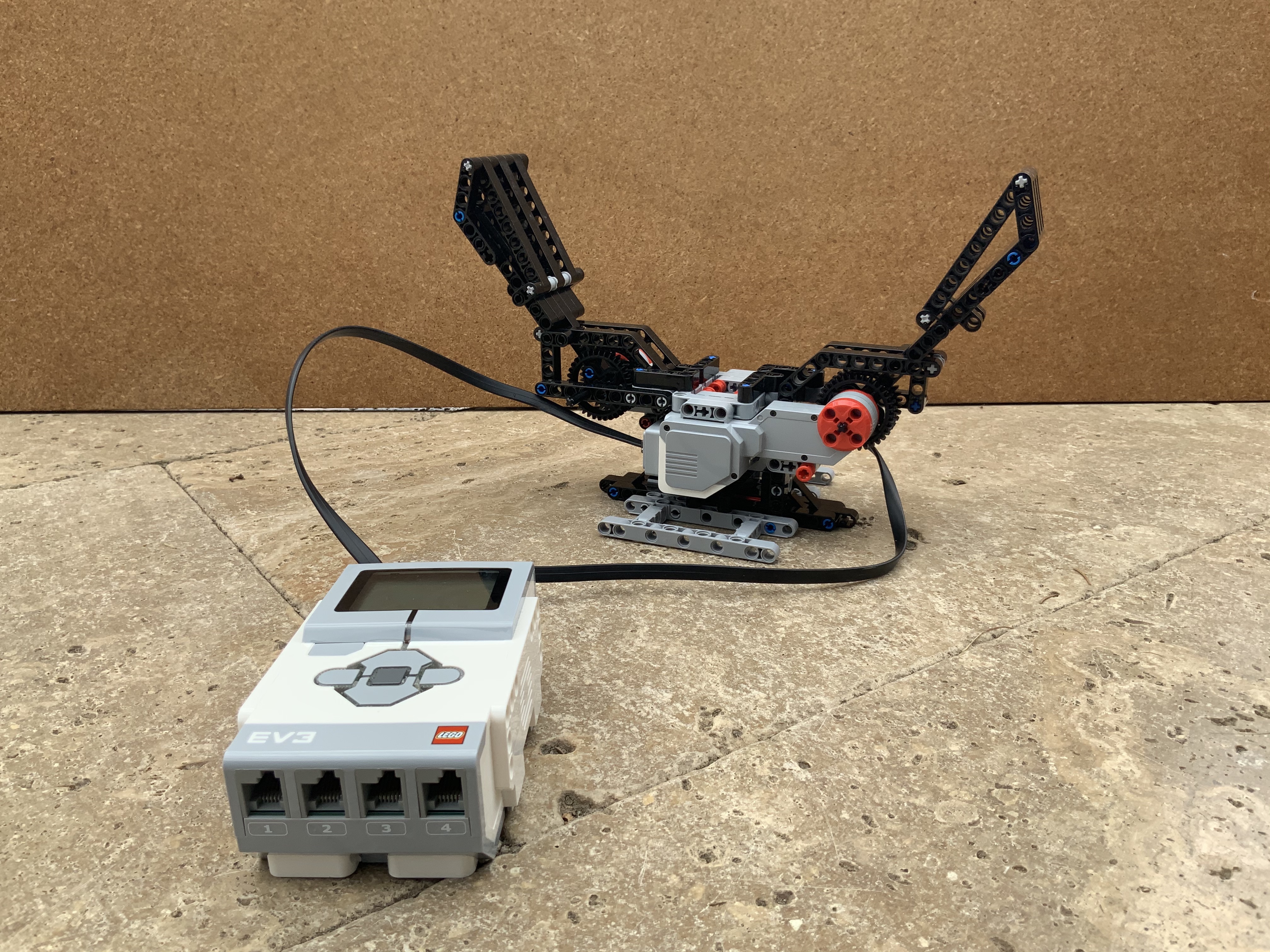

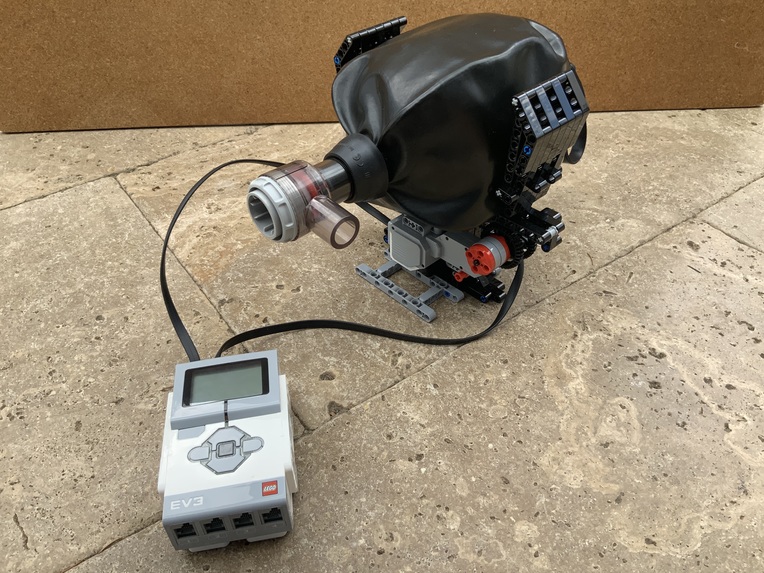

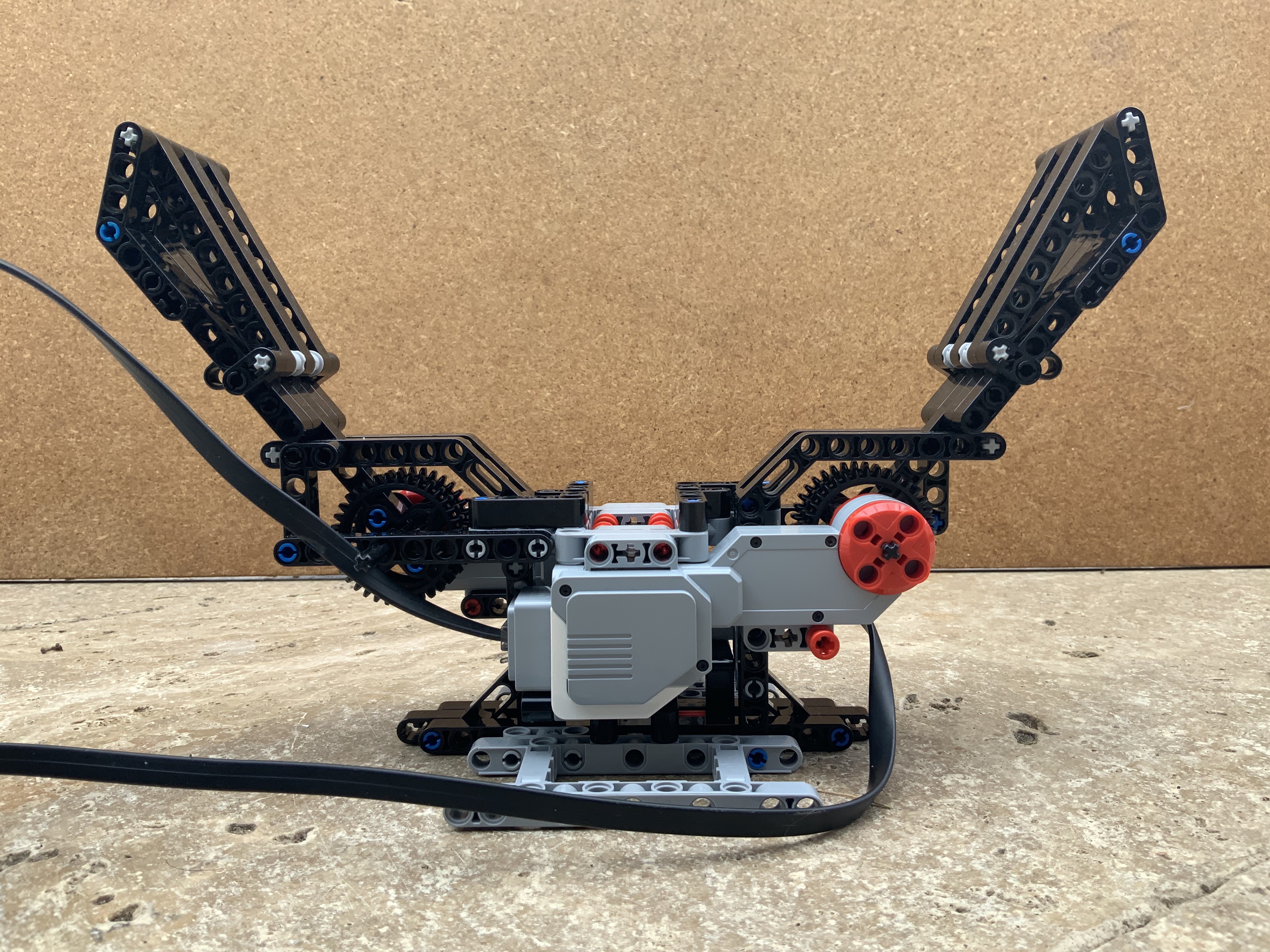

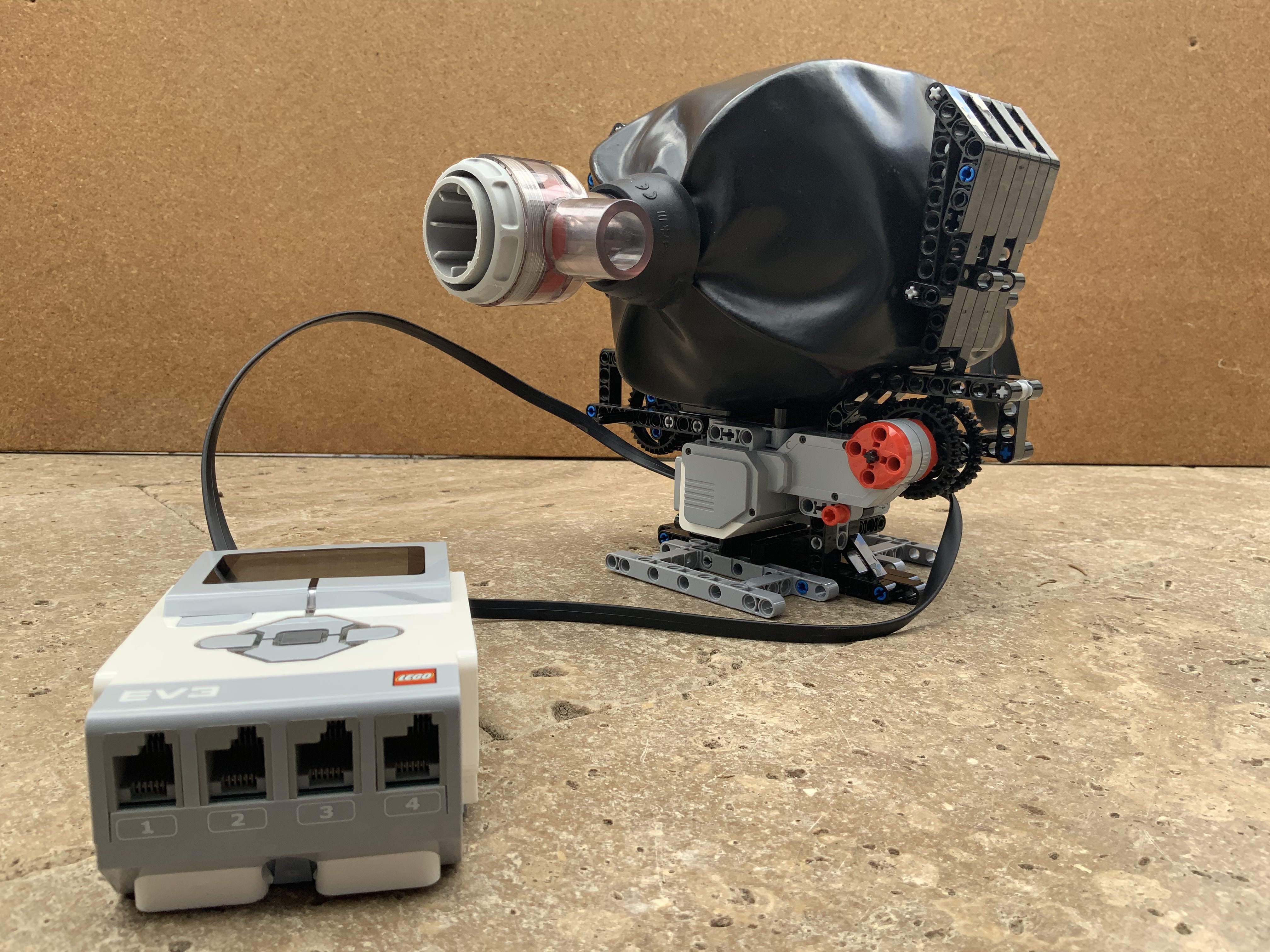

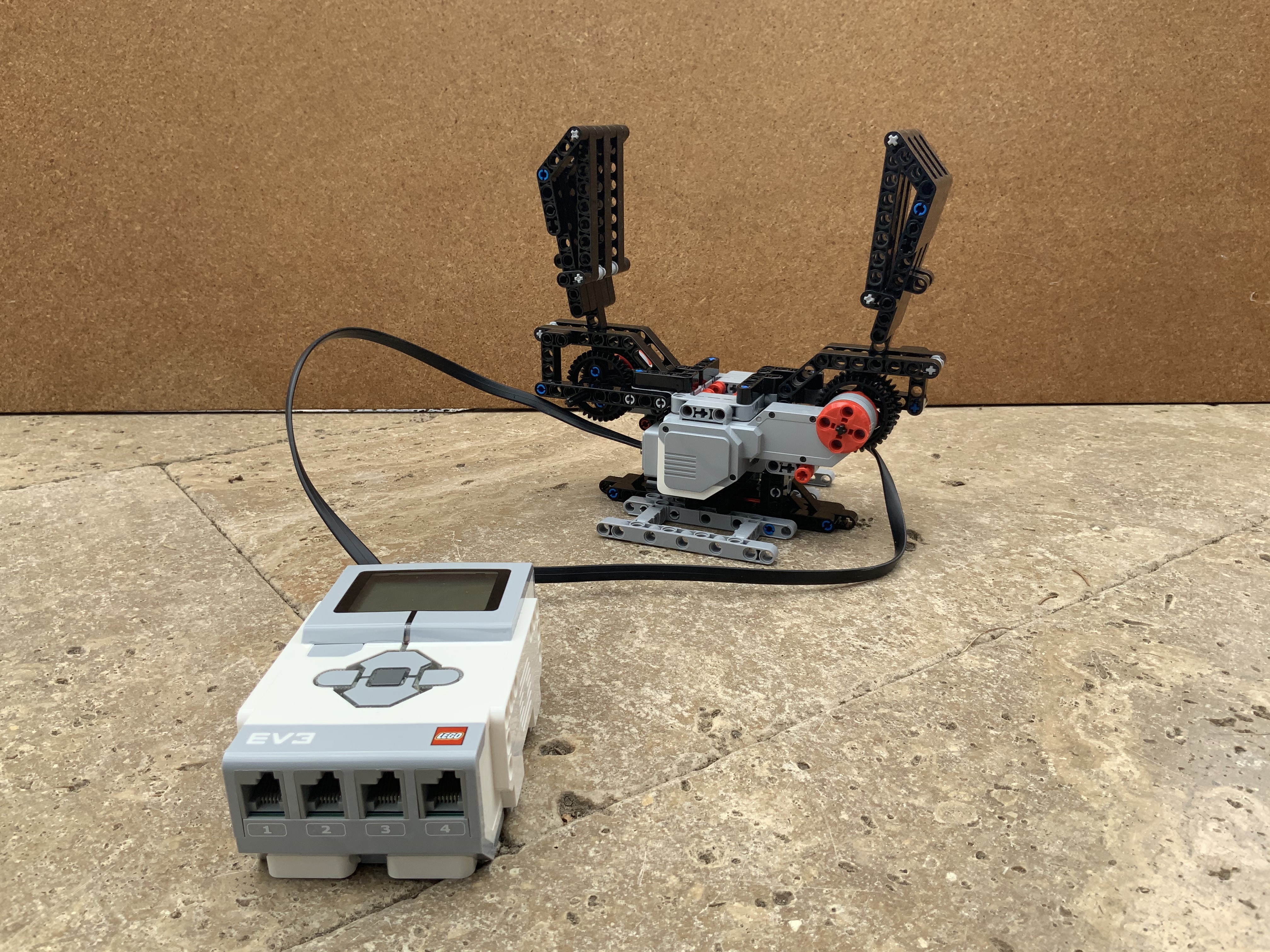

  LEGO Prototyp [1/8]

•

  LEGO Prototyp [2/8]

•

  LEGO Prototyp [3/8]

•

  LEGO Prototyp [4/8]

•

  LEGO Prototyp [5/8]

•

  LEGO Prototyp [6/8]

•

  LEGO Prototyp [7/8]

•

  LEGO Prototyp [8/8]

•

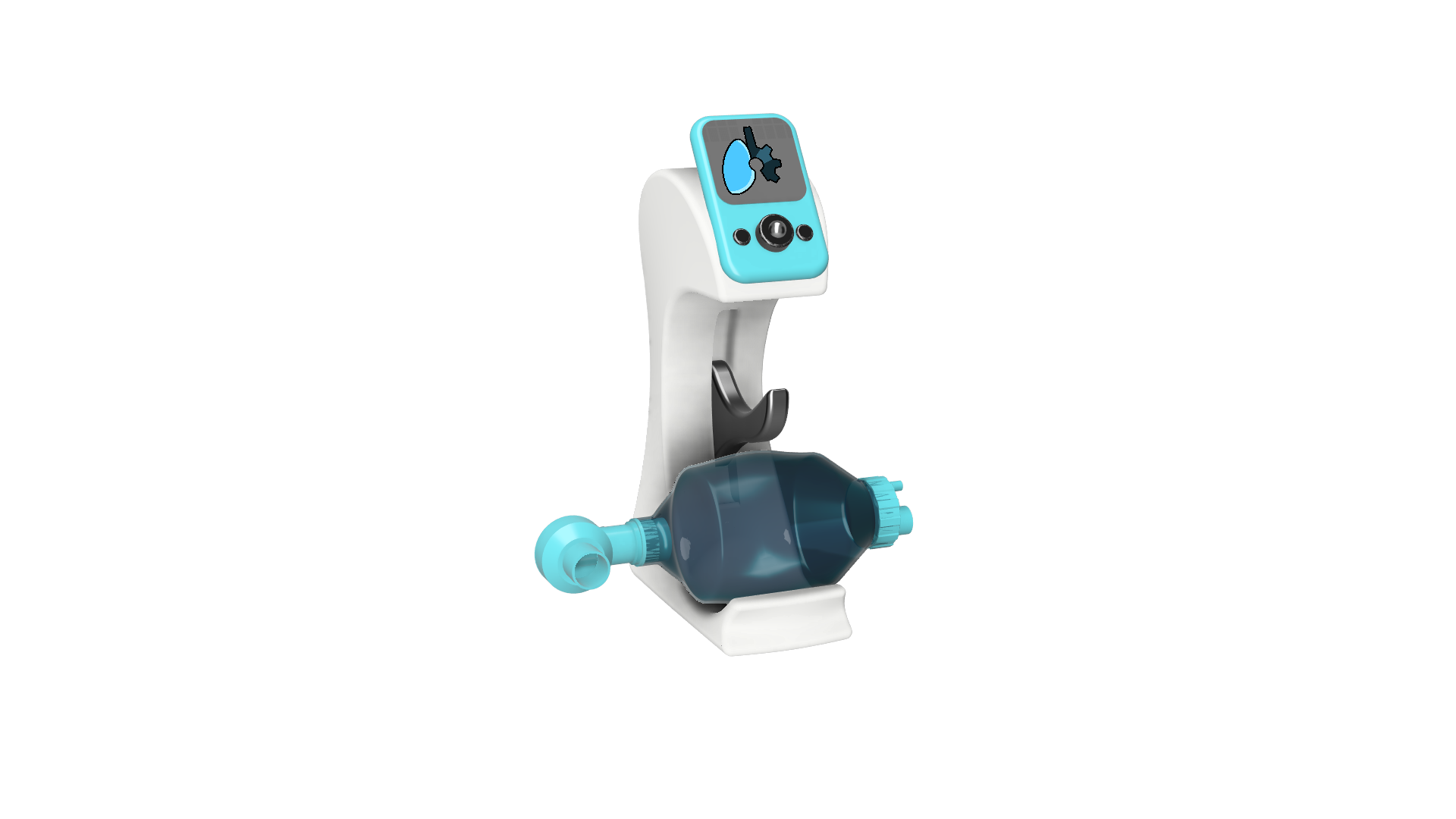

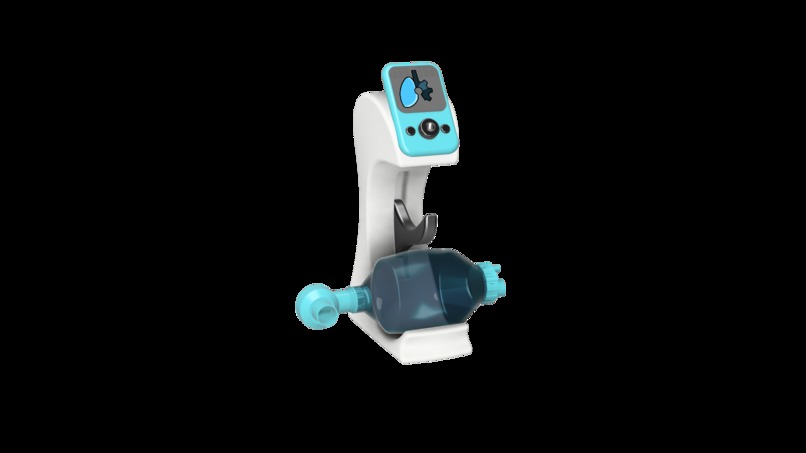

  CAD-Modell, 3D-druckbarer Prototyp [1/2]

•

  CAD-Modell, 3D-druckbarer Prototyp [2/2]

print my breath

[English version below]

Problem:

Ein Teil der Covid-19 Infizierten benötigt ein Beatmungsgerät, um zu überleben. Leider existieren schon jetzt nicht genug Beatmungsgeräte, womit alle Infizierten versorgt werden können. In Italien, Spanien und Frankreich ist die Situation zurzeit besonders kritisch, doch Experten rechnen an vielerlei Orten der Welt mit ähnlichen Zuständen. Daher müssen schnell neue her, jedoch ist deren konventionelle Produktion aufwendig, und die Kapazitäten der Hersteller reichen nicht aus um den Bedarf zu befriedigen. Das Ziel unseres Projektes ist es ein Beatmungsgerät zu designen, welches zu großen Teilen möglichst schnell mithilfe von 3D-Druck hergestellt werden kann und Teile verwendet, welche einfach erhältlich sind ohne dabei die medizintechnischen Anforderungen zu verletzen.

Wieso 3D-Druck?

Kosten: Die Kosten für 3D-gedruckte Teile sind äußerst gering. Wir rechnen damit, dass die Materialkosten für das gedruckte Teil zwischen 10 und 40 Euro liegen werden.

Verfügbarkeit: Viele Bildungseinrichtungen, Unternehmen und Privatpersonen besitzen 3D-Drucker. Eine Dezentralisierte Herstellung der Bauteile in der nähe der Krankenhäuser verzichtet auf lange Lieferketten und minimiert dadurch das Risiko eines Lieferengpasses.

Schnelle Reaktionszeit: Die 3D-gedruckten Bauteile für ein Beatmungsgerät sollten innerhalb von 24 Stunden gedruckt und zusammengebaut werden können. So kann auf einen Mangel schnell reagiert werden.

Woher kommen die elektronischen Bauteile?

Dies ist das Kernproblem aller OpenSource Beatmungsgeräte. Eine Lösung, die wir verfolgen sind LEGO Roboter. Der Vorteil an LEGO Motoren sind ihre einheitlichen Bauteile. Dies ermöglicht es uns, sie in ein einheitliches, vervielfältigbares CAD-Modell zu integrieren.

Wir werden uns jedoch vorbehalten, unser Gerät zusätzlich noch für andere Komponenten, wie Raspberry Pi oder Arduino anzupassen.

Open Source:

Nach dem wir ein fertiges Produkt entwickelt haben, wollen wir die CAD Datei, sowie die Software kostenlos online zur Verfügung stellen. Wir werden eine Anleitung zum Zusammenbau erstellen, mit der es jedem möglich sein sollte, die Bauteile zusammen zu bauen. Außerdem ist es unser Ziel eine einfach verständliche Betriebsanleitung beizufügen.

Nachdem wir dieses Ziel erreicht haben, wollen wir uns darum bemühen das Produkt noch weiter zu verbessern und verfügbarer zu machen.

[English version]

Problem:

A large number of Covid-19 patients need ventilators in order to survive. Unfortunately, at the moment there are not enough ventilators available to provide all of the infected people. In Italy, Spain, and France, the situation is extremely critical, and experts expect a similar developments worldwide. Therefore, ventilators have to be provided quickly, but the capacities of conventional deployers can't keep up with the large demand. One of the aims of our project is to design a ventilator, which in most parts can be manufactured by means of 3D-printers. The electronic components of the ventilators must be easily accessible. The ventilator has to conform to medical requirements.

Why do we use 3D-printing?

Cost: The price for 3D-printed parts is extremely low. We expect the price of the needed filament to be in the range of 10 to 40 Euros.

Accessibility: Many educational institutions, companies and individuals have 3D-printers. A decentralized production of components for nearby hospitals avoids long supply chains and therefore minimizes the risk of shortages.

Quick reaction: The 3D-printed parts for the ventilator should be able to be printed and assembled within 24 hours. This way we can react fast.

Where do the electronic parts come from?

This is the key problem of all open source ventilators. A solution we work on is using LEGO robots. The advantage of LEGO motors is that they are standardized components. This allows us to integrate them into CAD file wich can be reproduced all over the world.

Nevertheless, we will still optimize our ventilator in order to integrate other widely accessible electronic components such as the Raspberry PI or Arduino.

Open source:

After having finished the development of a functional product, we will provide the CAD file and software to be downloaded by everybody without being charged. We will also provide assembly instructions, as well as an easily understandable user manual.

After having reached that aim, we will continue working on optimizing the existing product, as well as making substitutes for countries without LEGO robots.

Built With

• 3dprinting
• lego
• mindstorms
